一、16/24發電機組簡介

16/24系列柴油機是MAN公司1996年推出的新型柴油機，采用直列氣缸排列形式，結構緊湊，自平衡性好。機體等主要構件的強度高，最大爆發壓力17.0MPa，單缸最大功率110kW。

16/24系列柴油機已通過了國際海事組織（IMO）TierⅡ排放性能的檢測以及CCS、ABS、LR、DNV、GL、BV、NK等各大船級社的入級認可，可廣泛用于出口船舶的成套設備。16/24發電機組主要有以下優點：

燃油耗低：16/24系列柴油機是當前世界上油耗最低的柴油機之一，在MCR狀態下油耗僅191g/kW·h，燃燒充分，油耗曲線平坦。

重油運行：除可使用船用輕柴油（MDO）以外，還可使用船用粗柴油（MGO）和船用重油（HFO）。與同等功率燃用船用輕柴油（MDO）的機型相比，燃料費用節省40%左右，大大降低了柴油機運行成本。

可靠性高：柴油機的增壓器、控制箱、高壓油泵、噴油器、高壓油管、調速器等關重部件使用的全部是MAN公司的原裝進口件。

維修保養方便：基于柴油機的模塊化設計和無管設計技術，柴油機的結構非常簡單，可以方便快捷的維修保養。

排放性能好：已通過IMO TierⅡ排放檢測。此外，該型柴油機配備SCR后處理系統可滿足IMO TierⅢ排放要求。

售后服務好：依托MAN公司全球服務技術，我公司可以在備件訂購、技術支持、故障排除和維修保養等方面為用戶提供及時、周到的服務。



  額定功率及轉速

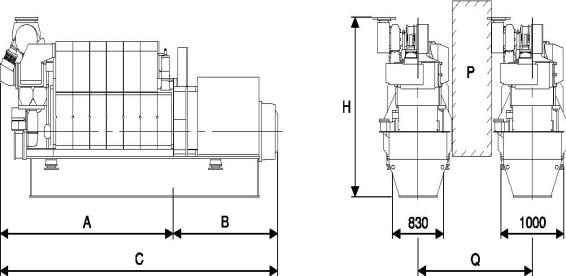

 外形尺寸及重量

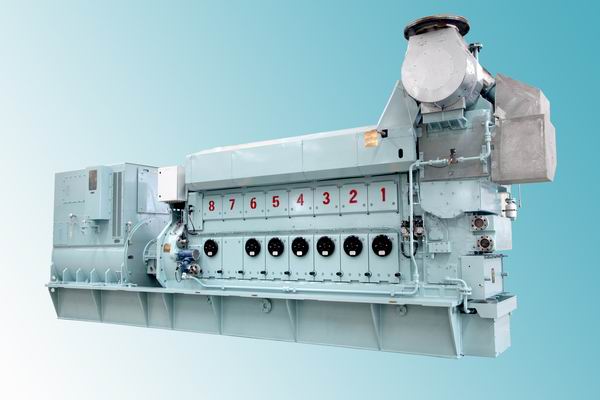

二、21/31發電機組簡介

21/31系列柴油機是MAN公司推出的新型柴油機，采用直列氣缸排列形式，結構緊湊，自平衡性好。機體等主要構件的強度高，最大爆發壓力21.0MPa，單缸最大功率220kW。

21/31系列柴油機已通過了國際海事組織（IMO）TierⅡ排放性能的檢測以及CCS、ABS、LR、DNV、GL、BV、NK等國際各大船級社的入級認可，可廣泛用于出口船舶的成套設備。21/31發電機組主要有以下優點：

燃油耗低：21/31系列柴油機是當前世界上油耗最低的柴油機之一，在MCR狀態下油耗僅192g/kW·h，燃燒充分，油耗曲線平坦。

重油運行：除可使用船用輕柴油（MDO）以外，還可使用船用粗柴油（MGO）和船用重油（HFO）。與同等功率燃用船用輕柴油（MDO）的機型相比，燃料費用節省40%左右，大大降低了柴油機運行成本。

可靠性高：柴油機的增壓器、控制箱、高壓油泵、噴油器、高壓油管、調速器等關重部件使用的全部是MAN公司的原裝進口件。

維修保養方便：基于柴油機的模塊化設計和無管設計技術，柴油機的結構非常簡單，可以方便快捷的維修保養。

排放性能好：已通過IMO TierⅡ排放檢測。此外，該型柴油機配備SCR后處理系統可滿足IMO TierⅢ排放要求。

售后服務好：依托MAN公司全球服務技術，我公司可以在備件訂購、技術支持、故障排除和維修保養等方面為用戶提供及時、周到的服務。

  額定功率及轉速

轉速	1000rpm	1200rpm
5L 16/24	450 kW	500 kW
6L 16/24	570 kW	660 kW
7L 16/24	665 kW	770 kW
8L 16/24	760 kW	880 kW
9L 16/24	855 kW	990 kW

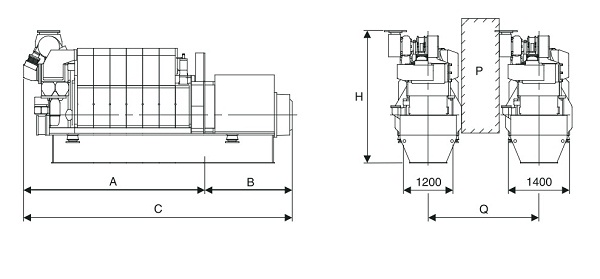

外形尺寸及重量

單支撐

雙支撐

P：機組間的通道，寬600mm，高2000mm。

Q：機組間的最短距離2400mm(不帶過道)和2600mm(帶過道)。

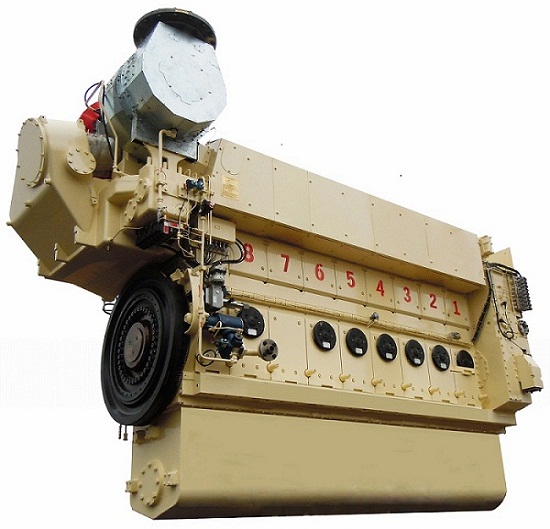

三、21/31主推進柴油機簡介

21/31系列柴油機是MAN公司推出的新型柴油機，采用直列氣缸排列形式，結構緊湊，自平衡性好。機體等主要構件的強度高，最大爆發壓力21.0MPa，單缸最大功率215kW。

21/31系列柴油機已通過了國際海事組織（IMO）TierⅡ排放性能的檢測以及CCS、ABS、LR、DNV、GL、BV、NK等國際各大船級社的入級認可，可廣泛用于出口船舶的成套設備。21/31主推進柴油機主要有以下優點：

燃油耗低：21/31系列柴油機是當前世界上油耗最低的柴油機之一，在100%負荷MCR工況下油耗僅195g/kW·h，燃燒充分，油耗曲線平坦。

重油運行：除可使用船用輕柴油（MDO）以外，還可使用船用粗柴油（MGO）和船用重油（HFO）。與同等功率燃用船用輕柴油（MDO）的機型相比，燃料費用節省40%左右，大大降低了柴油機運行成本。

可靠性高：柴油機的增壓器、控制箱、高壓油泵、噴油器、高壓油管、調速器等關重部件使用的全部是MAN公司的原裝進口件。

維修保養方便：基于柴油機的模塊化設計和無管設計技術，柴油機的結構非常簡單，可以方便快捷的維修保養。

排放性能好：已通過IMO TierⅡ排放檢測。此外，該型柴油機配備SCR后處理系統可滿足IMO TierⅢ排放要求。

售后服務好：依托MAN公司全球服務技術，我公司可以在備件訂購、技術支持、故障排除和維修保養等方面為用戶提供及時、周到的服務。

額定功率及轉速

型號	功率	曲軸轉向
6L 21/31	1290kW/1000rpm	順時針/逆時針
7L 21/31	1505kW/1000rpm	順時針/逆時針
8L 21/31	1720kW/1000rpm	順時針/逆時針
9L 21/31	1935kW/1000rpm	順時針/逆時針

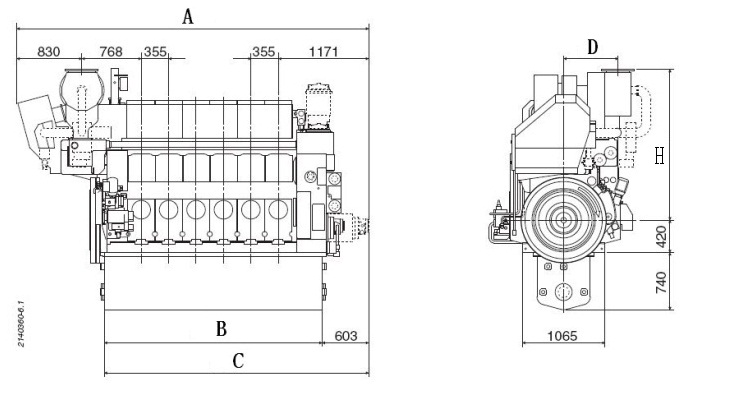

外形尺寸及重量



缸數	A (mm)	B (mm)	C (mm)	D (mm)	H (mm)	干重(t)
6 7 8 9	4544 4899 5254 5609	2821 3176 3531 3886	3424 3779 4134 4489	638 705 705 705	1953 2107 2107 2107	16.0 17.5 19.0 20.5
